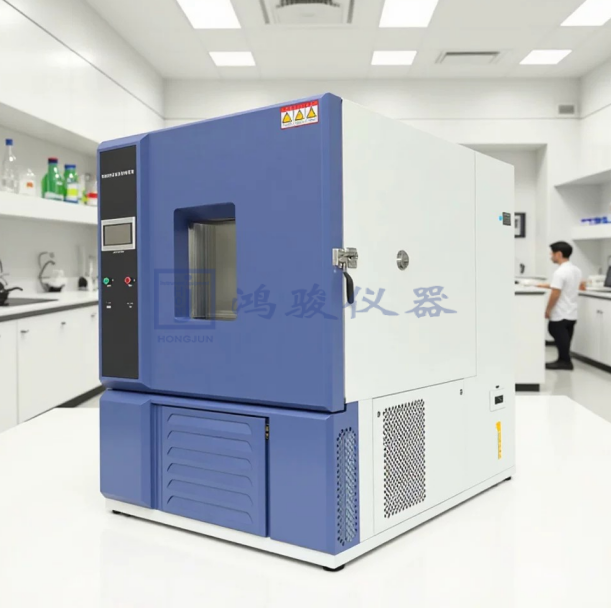

高低温交变湿热试验箱厂家HJ-GDS1000X-40

二、产品概述：

2.1产品应用：

广东鸿骏仪器设备有限公司HJ-系列恒温恒湿试验机、可程式恒温恒湿试验箱、高低温交变试验箱广泛应用于电子电工产品、汽车、新型材料、电池、电子、新能源、电池、医疗、航天、航空、电器、通讯、 仪器仪表、科研，高校，半导体行业、无人机，机器人，金属、食品、化学、建材、塑胶制 品材料、零部件、整机设备等加速温度老化试验，温度交变试验，恒定温度试验等，也可做 高低温例行试验、低温储存、以便对产品在给定的环境条件下性能作出评价。

2.2 产品定位：

鸿骏仪器设备为企业、航天、航空、电子、新型材料、医疗、汽车、电源、通信、通讯、芯片、半导体、LED、光刻机、新能源汽车零部件、等产品与质检所、研究院、高等院校等试验单位，提供虚拟空间模拟真实环境，对产品材料耐热、耐寒、耐干、耐湿，湿热，干热，寒冷，快速温变，温度冲击，性能检验、研发成果的验证，试验箱是缩短开发周期，提升产品质量与可靠性试验检测测试不可缺的得力助手设备。

三、设备信息参数：

3.1 产品名称

高低温交变湿热试验箱

3.2 产品型号

HJ-GDS1000X-40

3.3 产品品牌

鸿骏

3.4 内箱容积

1000L

3.5 内箱尺寸

W1000*H1000*D1000mm（宽*高*深)

3.6 外箱尺寸

约：W1300*H1920*D2000mm（宽*高*深）

3.7 开门方式

单开门；（面对设备右边开）

3.8 冷却方式

风冷式

3.9 电压功能

AC380V（整机功率：约 10.5KW节能款）

3.10 工作噪音

A声级≤65dB（A）(大门前1m离地面高度1.2m处，自由空间中测量)

3.11 机身颜色

鸿骏标准色

3.12 机重（约）

450KG

四、设备性能：

4.1温度范围

-40～→+150℃;（温度可调）

4.2升温速率

2~3℃min 非线性空载；

4.3降温速率

1~1.5℃min 非线性空载；

4.4温度波动度

≤±0.3℃（空载、恒定状态时）

4.5温度偏差

≤±1.5℃（空载、恒定状态时）

4.6温度均匀度

≤1.5℃（空载、恒定状态时）

4.7温度分辨

0.01℃

4.8湿度范围

20%～98%RH（可调）

4.9湿度波动度

≤±1%RH

4.10湿度分辨率

0.1%

4.11相对湿度偏差

≤±2.0%RH（湿度＞75%RH 时）；≤±3.0%RH（湿度≤75%RH 时）；

4.12温湿度控制

范围图

 （20～98）%RH（参照温湿度可控制范围图，无有源湿、热负载

4.13测试环境条件

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下件；

本试验设备禁止

 易爆、易燃、易挥发性物质试样的试验及储存；

 腐蚀性物质试样的试验及储存；

 生物试样的试验或储存；

 强电磁发射源试样的试验及储存；

 放射性物质试样的试验及储存；

 剧毒物质试样的试验及储存；

 试验或储存过程中可能产生剧毒物质的试样的试验及储存；

五、满足试验方法：

GB/T11158-2008 高温试验箱技术条件；

GB/T10589-2008 低温试验箱技术条件；

GB/T10592-2008 高低温试验箱技术条件；

GB/T10586-2006 湿热试验箱技术条件；

GB/T2423.1-2008 试验 A：低温试验方法；

GB/T2423.2-2008 试验 B：高温试验方法；

GB/T2423.3-2006 湿热试验箱试验方法；

GB/T2423.4-2008 交变湿热试验方法；

GJB150.3-2009 高温试验/GJB150.4-2009 低温试验；

IEC60068-2-1：2007 低温试验箱试验方法；

IEC60068-2-2：2007 高温试验箱试验方法；

GJB150.3 高温试验；

GJB150.4 低温试验；

GJB150.9 湿热试验；

IEC68-2-1 试验 A：寒冷；

IEC68-2-2 试验 B：干热；

六、温湿度控制系统：

6.1控制器

采用 7 寸中英文触摸屏显示控制，高对比功能之温湿度同时可程式控制,并附多组 PID 控制功能。 USB 曲线记录，数据储存装置；

6.2程序容量

可程式编辑：

显示精度

温度0.01℃

湿度0.1%RH

时间1s

280组程式

每次100段

可设置999999次循环

标配串口（485/232）以及网口

手机APP可支持手机端或者电脑端进行集中监控与操作；

6.3运行方式

程式运行，定值运行；

6.4设定方式

触控屏点击输入方式,中英文菜单自由切换；

6.5控制器分辨率

温度0.01℃，湿度 0.1%，时间1s；

6.6温度设定范围

根据客户要求温度工作范围调整；（上限+5℃，下限-5℃）

6.7通讯功能

RS-232、RS-485 接口 Modbus RTU 通讯协议和以太网接口TCP/IP通讯协议二选一，支持二次开发，可做为监控及遥控系统提供上位机操作软件，RS-485接口单台设备链接，以太网接口可实现多台设备远程通讯联机。手机APP功能。（选配）

6.8USB接口功能

插U盘下载历史曲线，历史数据导出，实时曲线下载可将存储在控制器内记录的试验曲线数据转存到 U 盘上。通过 PC 机专用软件直接显示和打印试验数据／曲线(该打印数据带不可修改标志)；

6.9断电记忆功能

断电恢复模式：可设定：热起/冷起/停止；

6.10预约开机功 能

可随意设定开机时间，打开电源后时间到机台自动运行;

6.11曲线数据记 录方式

具有带电池保护的 RAM，可保存设备的设定值，采样值及采样时刻的时间； 曲线记录周期可设定 1~90s，最大记忆时间储存 90 天历史曲线，历史数据

6.12控制器规格

精度:温度±0.1℃、湿度±1%R.H;

分辨率:温度±0.01℃、湿度±0.1%R.H;

具有上下限待机及警报功能；

温湿度入力信号干湿球 PT100x2；

P. I.D 控制参数设定,P.I.D 自动演算；

Q. 干湿球自动校正;

6.13画面显示功 能

温湿度设定（SV）与实际（PV）值直接显示；

可显示目前执行程序号码,段次,剩余时间及循环次数；

运转累计时间功能；

温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能；

具单独程序编辑画面,每页最少可输入5个段次温湿度及时间；

中英文可任意切换；

故障提示画面显示；

屏幕可作背光调整；

屏幕显示保护功能可作定时，TIMER或手动关闭设定;

6.14连接计算机 系统要求

操作软件兼容 XP，Win7，Win8，Win10 操作系统；（用户提供）

6.15控制方式

BTC平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制；

BTHC平衡调温调湿控制方式+DCC 智能冷量控制+DEC智能电气控；

6.16附属功能

故障报警及原因、处理提示功能；

断电保护功能；

上下限温度保护功能；

日历定时功能；(自动启动及自动停止运行)

自诊断功能；

七、制冷系统：

7.1制冷压缩机

进口艾默生全封闭低温压缩机或日本三洋随机跟法国泰康；（随机）

7.2制冷方式

机械一元式制冷或二元式制冷方式；

7.3蒸发器

高效率组件采用斜率式蒸发器； ( AC&R复式扰流型铝鳍片御铧定制品牌 )

7.4冷凝器

采用风冷式系统，方便设备移动；

7.5干燥过滤器

采用丹麦丹佛斯；

7.6干燥过滤器作 用

干燥过滤器主要作用是吸收水分和过滤杂质。干燥过滤器中有分子筛和过 滤网,可将制冷系统中含有的水分、金属粉沫及灰尘进行吸附、过滤从而 清洁制冷剂；

7.7电磁阀膨胀阀

电磁阀采用日本鹭宫或御铧自主品牌定制款；

容量控制之冷冻系统（毛细管或热力膨胀阀）根据容积冷冻系统大小而定

7.8压力调节阀

采用进口品牌丹佛斯；

7.9油分离器

采用进口品牌美国艾默生或国内知名品牌；

制冷系统在工作时，由于经压缩机压缩后的制冷剂蒸汽处于高温高压状 态，不可避免地会使汽缸壁上的部分润滑油汽化为油蒸汽和小油滴，随同 制冷剂蒸汽进入排气管中。如果油滴和油蒸汽进入冷凝器和蒸发器，就会 在管壁上形成油膜，使冷凝器和蒸发器的传热效率降低，冷凝压力升高而 影响制冷效果。因此在压缩机和冷凝器之间必须装设油分离器，将润滑油 从制冷蒸汽中分离。

7.10制冷剂

原装美国杜邦环保制冷剂 R404A/R23（臭氧耗损指数为 0）循环使用；

7.11制冷机组冷 却方式

机组自带风机，强制风冷；

八、加热系统：

8.1加热器

采用优质防爆式镍铬合金电热丝；（电阻率大、电阻温度系数小，在高温下变形小且不易脆化，自身加热温度可达 1000～1200℃，使用寿命长）

8.2加热方式

试验箱箱内直接加热，加热速率平稳，能够保持箱体内温度不会出现急剧 变化。具有耐腐蚀、耐高低温，无漏电现象，安装方便等优点；

循环风扇：耐高/低温铝合金多翼式循环风扇；

导风板设计：可调式导风板设计,有效提升温、湿度分布均匀性；

8.3加热控制方式

无触点等周期脉冲调宽，SSR（固态继电器）平衡式控温无电流大幅波动、 冲击现象，无噪音、工作可靠、寿命长、抗干扰能力强、开关速度快、对外干扰小、运行平稳；

8.4加热器保护

加热丝设有防空焚保护，以防止循环风机因故停转后加热器持续干烧，导致加热器自身烧坏或发生其他意外事故；

九、加湿系统：

9.1加湿器

采用鸿骏、御铧品牌特殊定制SUS#316 不锈钢材质加热管，耐腐蚀性强，使用寿命高达10年以上。

9.2供水方式

专用水泵提升供水；

9.3储水装置

SUS#304不锈钢抽屉式水箱储水，加水方便快捷；

9.4加湿方式

采用蒸汽外加湿方式，加湿速率平稳，保持箱体内湿度不会出现急剧变化

9.5加湿控制方式

无触点等周期脉冲调宽，SSR（固态继电器）平衡式控湿 无电流大幅波动、 冲击现象、无噪音、工作可靠、寿命长、抗干扰能力强、开关速度快、对外干扰小、运行平稳；

9.6加湿器保护

加湿设有防干烧保护，以防止加湿器缺水，供水装置故障导致加湿器持续 干烧；

十、电器系统：

10.1电源总开关

采用法国施耐德或正泰知名品牌，故障率少，性能稳定可靠，使用寿命长；

10.2接触器

采用法国施耐德或正泰知名品牌，故障率少，性能稳定可靠，使用寿命长；

10.3热过载继电器

采用法国施耐德或正泰知名品牌，故障率少，性能稳定可靠，使用寿命长；

10.4相序保护器

采用法国施耐德或正泰知名品牌，故障率少，性能稳定可靠，使用寿命长；

10.5时间继电器

用于控制压缩机延时启动，更好的保护压缩机使用寿命以及充分发挥好制 冷的性能更好；

10.6固态继电器

采用台湾阳明或正泰知名品牌，性能稳定可靠，使用寿命长；

10.7中间继电器

采用欧姆龙或正泰知名品牌用于控制，制冷，加热，加湿，信号传递和同时控制多个电路系统；

10.8防干烧保护 器

采用韩国彩虹机械式温控器液胀式温控保护开关；

10.9过流保护器

采用法国施耐德或正泰知名品牌，性能稳定可靠，使用寿命长；

10.10弱电变压器

采用台湾明纬用于窗框/门框防凝露电热装置以及其它弱电装置系统；

十一、设备结构及材质：

11.1结构方式

试验箱采用一体式结构，箱体上部为配电工作室，下部为压缩机制冷机组， 便于保养维护操作方便；

11.2外箱材质

外箱体采用数控机床加工成型，箱体外壳采用优质冷轧钢板加工，表面经 酸洗磷化处理高级喷粉高温烤漆而成；

11.3内箱材质

SUS#304耐热耐寒不锈钢板（1.2mm）内箱结构全无缝焊接；

11.4保温材质

箱体保温材料采用聚氨酯发泡加超细玻璃纤维，保温效果良好，试验箱外 表面不结霜，不凝露；

11.5风道设计

风道系统位于试验箱后部的夹层，其内分布加热器、风叶、蒸发器、PT100 温度采样传感器等装置。当风机高速旋转时，将工作室中空气从上部吸入 风道内，与加热器产生的热量和蒸发器产生的冷量在风道内充分混匀从下 方吹出，在工作室中与试品进行热交换后的空气再被吸入风道内进行混匀；反复循环，从而达到目标温度要求，同时保证试验箱内获得较高的温湿度指标。

11.6箱 门

箱门密封采用双层高张力硅橡胶密封，耐温-90℃～200℃寿命可达10年以上，从而在高、低温状况下不存在老化及硬化现象，密封性更可靠；试验箱为单开门(嵌入式门拉手)，采用无反作用把手；（面向箱门正面时）箱门上设有观察窗、可开关控制的照明灯；

11.7观察视窗

观察窗使用一套为多层中空钢化玻璃带自动除霜功能，可以保证任何试验时玻璃表面无霜及凝露现象；

11.8循环风轮

不锈钢加长轴心循环鸿骏、御铧专用定制马达，确保长期运行与及足够的风量运行；

11.9循环电机

采用多翼离心式循环风轮，加强轴心及铝合金制成耐高低温之旋转叶片， 以达强制对流有效避免产生循环死角；

11.10隔层架

标配不锈钢样品架 2 层，可移动调整高度，承重（均布）：25kg/层

11.11引线通讯孔

左侧孔位φ100mm指定规格一个，其位置及数量在箱体结构允许及不影响性能的条件下可按用户要求订制；

11.12制冷机械室

位于箱体底部；

11.13配电控制柜

位于箱体顶部或左测；

11.14电源线孔及 排水孔

位于箱体背面；

11.15移动定位方 式

底部加装4只高承载滑轮和PU水平角轮以利于移动固定设备；

十二、安全保护系统：

12.1制冷系统保 护

压缩机超压保护；

压缩机电机过热保护；

压缩机电机过流保护；

冷却水供水欠压保护；( 针对水冷型）

12.2试验箱保护

可调式的试验空间超温保护；

空气调节通道极限超温保护；

控制器内部设定超高温度保护；

风机电机过热保护；

12.3电路系统保 护

总电源相序和缺相保护；

总电源过电压、欠电压保护漏电保护；

超载及短路保护；

断电保护；

十三、供电电源条件：

13.1电压

AC380V 四线+保护地线

13.2功率

12KW

13.3电压允许

波动范围

AC（380±10）V

13.4频率允许波动范围

（50±0.5）Hz

13.5保护地线

接地电阻小于 4Ω

13.6要求用户

安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用；（设备供电线路安装由用户负责）

十四、安装场地要求：

14.1、地面平整，通风良好；

14.2、设备周围无强烈振动；

14.3、设备周围无强电磁场影响；

14.4、设备周围无易燃、易爆、腐蚀性物质和粉尘；

14.5、设备周围留有适当的使用及维护空间；

A：不小于 30cm；     B：不小于 50cm；

C：不小于 70cm；     D：不小于 90cm；

十五、使用环境条件：

15.1温度

+5℃～+32℃；

15.2相对湿度

≤85%；

15.3气压

80kPa～106kPa；（仅针对水冷型）

十六、产品储存环境要求：

设备不工作时，环境的温度应保持 0℃～+45℃以内，当环境温度低于 0℃时，；

应将设备中存留的水排放干净，以免管道内的水结冰涨坏管道；（仅水冷型）

十七、包装及运输方式：

17.1包 装

满足 QB/BWD008-2001 之要求的运输包装箱；

17.2运输方式

 汽运

十八、设备主要部件配置：

序号

名称

品牌

序号

名称

品牌

1

压缩机

进口艾默生或泰康

 2

控制器

优仪、颂华

3

膨胀阀

丹麦 DANFOSS

 4

电源总开关

正泰品牌

5

干燥过滤器

丹麦 DANFOSS

 6

接触器

正泰品牌

7

高压控制器

丹麦 DANFOSS

 8

热继电器

正泰品牌

9

蒸发器

御铧品牌专用定制款

 10

固态继电器

台湾阳明

11

冷凝器

御铧品牌专用定制款

 12

中间继电器

正泰品牌

13

运行风机

御铧品牌专用定制款

 14

弱电变压器

台湾明纬

15

油分离器

艾默生

 16

加湿管

御铧专用定制款

17

电磁阀

日本鹭宫

 18

加热管

御铧专用定制款

19

铂电阻

PT100 虹伟

 20

过载保护器

正泰品牌

21

内箱材质

SUS304#不锈钢板

 22

超温保护器

韩国彩虹

23

外箱钢板

优质冷轧钢板

 24

箱门锁

KUNLONG

25

保温材质

专用发泡胶超细玻璃纤维

 26

箱门合页

KUNLONG

27

恒温恒湿机

鸿骏、御铧自主品牌

 28

型号

HJ-GDS1000X-40

十九、质保及售后服务：

1、专设客户服务中心，配备专职技术工程师负责产品的售前、售中、售后服务，为用户在订 购前介绍产品的性能及使用要求，提供相关资料，当好用户参谋。

2、所售设备保证按合同要求所定交货日期送货至贵司，对所有用户将派专业技术人员进行 现场安装，调试，培训至用户满意为止。

3、所售设备均符合国家相关标准，并为客户提供完整的设备技术资料和相应的技术培训，协 助用户培训设备 管理员及操作员，使其能正确使用及维护设备；建立定期回访和维护制度, 定期对所售产品进行质量跟踪和回访,将用户可能发生的故障损失降到最低程度；

4、所售设备自安装之日起12个月内为保修期，保修期内免费保修因设备本身质量问题引起的各种软硬件等故障（天灾、电力异常、人为使用不当、保养不当造成之损坏除外）保修期外，根据客户需求做好维修服务工作，对设备的配件和易损件按厂价优惠提供。

5、全国统一销售热线：86-0769-83260966/4000-458-558  24小时内答复客户在设备使用中出现的问题，重大问题48小时内到达。
